低バックグラウンド放射能自動測定装置
低バックグラウンド放射能自動測定装置

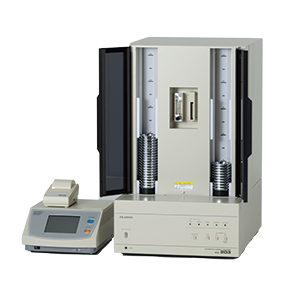

LBC-4500/4600シリーズ
この装置は自然放射線に影響されず、極微量のα線や低エネルギーβ線を効率よく自動的に測定できる、低バックグラウンド放射能自動測定装置です。
検出器はしゃへい計数管付き2πガスフローカウンタを使用し、周囲に十分な鉛シールドを装着、センターカウンタとガードカウンタで逆同時計数を行い、バックグラウンドで低減しています。
試料は最大50サンプル搭載でき、スタートスイッチを押すだけで、測定から最終演算およびプリントアウトを全自動で行い、無人運転ができます。
特長
1. 低バックグラウンド（窓有）
| 計 数 ガ ス | PRガス | Qガス | |
|---|---|---|---|
| 測 定 線 種 | α線 | β線 | |
| 1インチ検出器 | ≦0.05min-1 | ≦0.3min-1 | ≦0.3min-1 |
| 2インチ検出器 | ≦0.1min-1 | ≦1min-1 | ≦1min-1 |
2. 50サンプル自動測定
試料をサンプルチェンジャに載せ、スタートスイッチを押すだけで最大50サンプルの試料測定、演算および記録を全自動で行います。測定終了後は自動的にガスをしゃ断するので、無人自動運転ができ省力化に役立ちます。
- 試料格納扉
サンプルチェンジャに積載した試料を保護するための格納扉を装備しております。 - 自動測定機能および自動演算機能
自動プラトー測定機能および自動機器効率測定機能を有しています。また、自動演算機能により、測定する毎に自動的に放射能量を算出することが可能です。 - タッチパネルディスプレイを採用
5.7インチのカラータッチパネルディスプレイにより操作性をさらに向上させ、より直観的な操作が可能です。 - 豊富な外部出力インターフェイス
RS-232C、USBストレージメディアへの出力も可能です。 - 自動ガスストップ
全試料測定終了後にガス供給をしゃ断することが可能です。 - 停電対策
測定中の停電発生時は自動でガス供給をしゃ断し、復電後は自動復帰することができます。
測定サンプルおよびサイクル数は停電発生時の測定状態を継承し、リピート数を1回目から測定を自動で再開します。 - 耐震固定金具（オプション）
サンプルチェンジャと専用台車を連結金具およびボルトを用いて固定し、専用台車と設置床面をアンカーボルト施工後固定します。当社営業所までご相談ください。
仕様
LBC-4500シリーズ
| 型名 | LBC-4501 | LBC-4502 | LBC-4511 | LBC-4512 | |||
|---|---|---|---|---|---|---|---|
| 測定線種 | β線 | ||||||
| 検出器 | 遮へい計数管付き2πガスフローカウンタ | ||||||
| 検出器有効径 | φ25mm | φ50mm | φ25mm | φ50mm | |||
| 薄窓の有無 | 有り | 無し | |||||
| 使用ガス | Qガス | ||||||
| プラトー長、 傾斜 |
α線 | － | － | － | － | ||
| β線 | 100V以上、10％/100V以下 | ||||||
| 検出限界 （Bq/試料） |
α線 | 241Am | － | － | － | － | |
| β線 | 36Cl | 0.09以下 | 0.13以下 | 0.07以下 | 0.10以下 | ||
| 条件 | 試料測定時間10分、バックグラウンド測定時間10分、 標準偏差3σ、線源効率0.5 |
||||||
| バックグラウンド （min-1） |
α線 | － | － | － | － | ||
| β線 | 0.3以下 | 1.0以下 | 0.6以下 | 2.0以下 | |||
| 機器効率 （2π） |
α線 | 241Am | － | － | － | － | |
| β線 | 36Cl | 50％以上③ | 50％以上④ | 80％以上③ | 80％以上④ | ||
| 条件 | 線源※を3Hアダプタに載せて測定 | ||||||
| 測定可能試料皿 | φ25.4 × 3.2 mm φ25.4 × 6.2 mm φ25 mmろ紙 |
φ25.4 × 3.2 mm φ25.4 × 6.2 mm φ25 mmろ紙 φ50.6 × 3.2 mm φ50.6 × 6.2 mm φ50 mmろ紙 φ60 mmろ紙 |
φ25.4 × 3.2 mm φ25.4 × 6.2 mm |
φ25.4 × 3.2 mm φ25.4 × 6.2 mm φ50.6 × 3.2 mm φ50.6 × 6.2 mm |
|||
LBC-4600シリーズ
| 型名 | LBC-4601 | LBC-4602 | LBC-4611 | LBC-4612 | |||
|---|---|---|---|---|---|---|---|
| 測定線種 | α線/β線 | ||||||
| 検出器 | 遮へい計数管付き2πガスフローカウンタ | ||||||
| 検出器有効径 | φ25mm | φ50mm | φ25mm | φ50mm | |||
| 薄窓の有無 | 有り | 無し | |||||
| 使用ガス | PRガス | ||||||
| プラトー長、 傾斜 |
α線 | 150V以上、10％/100V以下 | |||||
| β線 | 100V以上、10％/100V以下 | ||||||
| 検出限界 （Bq/試料） |
α線 | 241Am | 0.11以下 | 0.08以下 | 0.04以下 | 0.05以下 | |
| β線 | 36Cl | 0.11以下 | 0.13以下 | 0.06以下 | 0.10以下 | ||
| 条件 | 試料測定時間10分、バックグラウンド測定時間10分、 標準偏差3σ、線源効率0.5 |
||||||
| バックグラウンド （min-1） |
α線 | 0.05以下 | 0.1以下 | 0.1以下 | 0.2以下 | ||
| β線 | 0.3以下 | 1.0以下 | 0.6以下 | 2.0以下 | |||
| 機器効率 （2π） |
α線 | 241Am | 30％以上① | 45％以上② | 90％以上① | 80％以上② | |
| β線 | 36Cl | 40％以上③ | 50％以上④ | 90％以上③ | 80％以上④ | ||
| 条件 | 線源※を3Hアダプタに載せて測定 | ||||||
| 測定可能試料皿 | φ25.4 × 3.2 mm φ25.4 × 6.2 mm φ25 mmろ紙 |
φ25.4 × 3.2 mm φ25.4 × 6.2 mm φ25 mmろ紙 φ50.6 × 3.2 mm φ50.6 × 6.2 mm φ50 mmろ紙 φ60 mmろ紙 |
φ25.4 × 3.2 mm φ25.4 × 6.2 mm |
φ25.4 × 3.2 mm φ25.4 × 6.2 mm φ50.6 × 3.2 mm φ50.6 × 6.2 mm |
|||
注： 薄窓無しカウンタではろ紙の測定はできません。
※： 使用線源（①φ25 mm × 3 mm コインタイプ241Am、②φ50 mm 試料皿タイプ241Am、③φ25 mm × 3 mm コインタイプ36Cl、
④φ50 mm 試料皿タイプ36Cl）
共通仕様
| スケーラ | 表示器 | 5.7インチカラータッチパネルディスプレイ |
|---|---|---|
| 表示文字 | 英数記号、日本語 | |
| 表示データ | 計数、計数率、BG計数率、放射能量 | |
| エラー発報 | アラーム音、警報表示 | |
| 計数容量 | 999,999 | |
| 測定条件 | 10通りの測定条件を設定、記憶が可能 | |
| 測定方式 | プリセットタイム（min） | |
| 測定時間 | 0.1～9,999.9min | |
| リピート回数 | 最大99回 | |
| 測定サイクル | 最大99回 | |
| 自動演算 | 有/無 | |
| 自動BG測定 | 有/無 | |
| 演算機能 | 機器効率、検出限界および放射能量算出可能 | |
| 算出放射能量 | Bq、Bq/cm2、Bq/cm3、Bq/kg | |
| 測定データバックアップ | 測定データを内蔵メモリに最大1,000データ保存可能 | |
| 操作 | タッチパネル方式による測定条件設定およびSTART、 STOPボタンによる測定の開始、停止 |
|
| 外部出力インターフェイス | プリンタ、USB、RS-232C | |
| 電源 | AC100V、50/60Hz、約70VA以下 | |
| 外形寸法 | 約（W）28 × （D）16 × （H）38cm | |
| 質量 | 約 7 kg | |
| 使用電源 | AC100V、50/60Hz、約200VA以下 | |
| 使用温湿度範囲 | +5～+35℃、80％RH以下（結露しないこと） | |
| 外形寸法 | 約（W）65 × （D）79 × （H）152cm（専用台車含む） | |
| 質量 | 約 480 kg（システム台車含む） | |
